Návod na osazení elektrické lokomotivy Tillig BR101 LISSY vysílačem

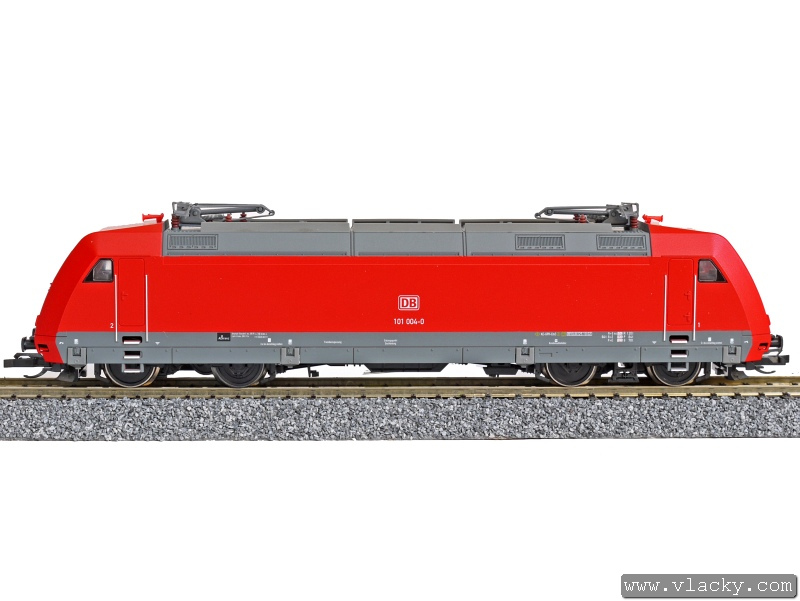

1.  Elektrická lokomotiva Tillig BR101 připravená k osazení LISSY vysílače. Lokomotiva již byla dříve osazena lokomotivním dekodérem.

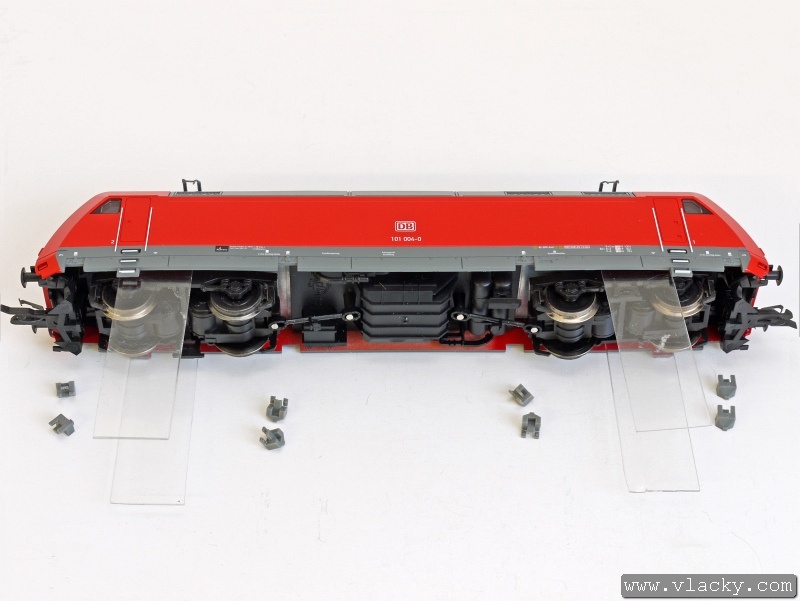

2.  Před vlastním sejmutím skříně lokomotivy opatrně sundáme 8 plastových výstupků, které jsou volně nacvaknuty na okraji po obvodu a které brání sundání skříně lokomotivy. Zasunutím plochých planžet uvolníme výstupky bránící volnému sundání skříně.

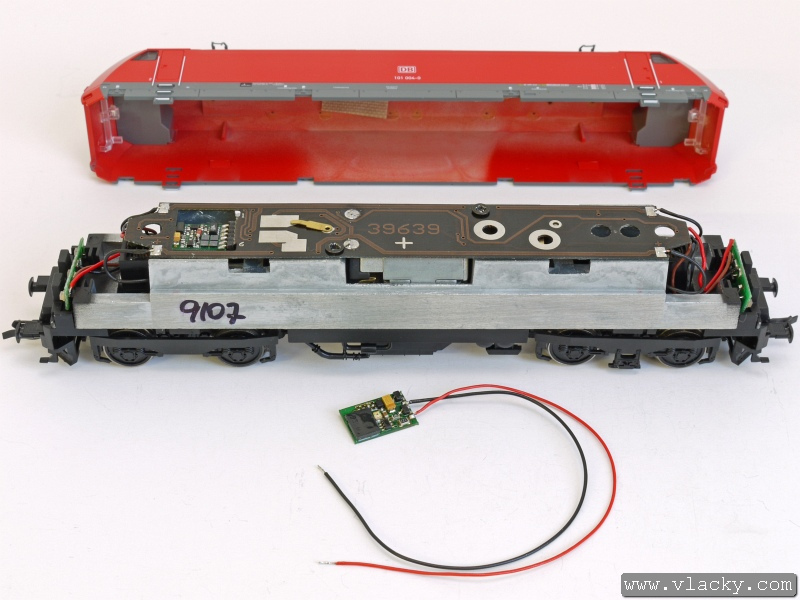

3.  Vysílač LISSY Uhlenbrock 68300 připravený k montáži. Je dobré si předem nastavit lokomotivní adresu do LISSY vysílače např. na programovací koleji. Tato adresa by měla být stejná jako v lokomotivě a bude se za jízdy vysílat pomocí infra LED.

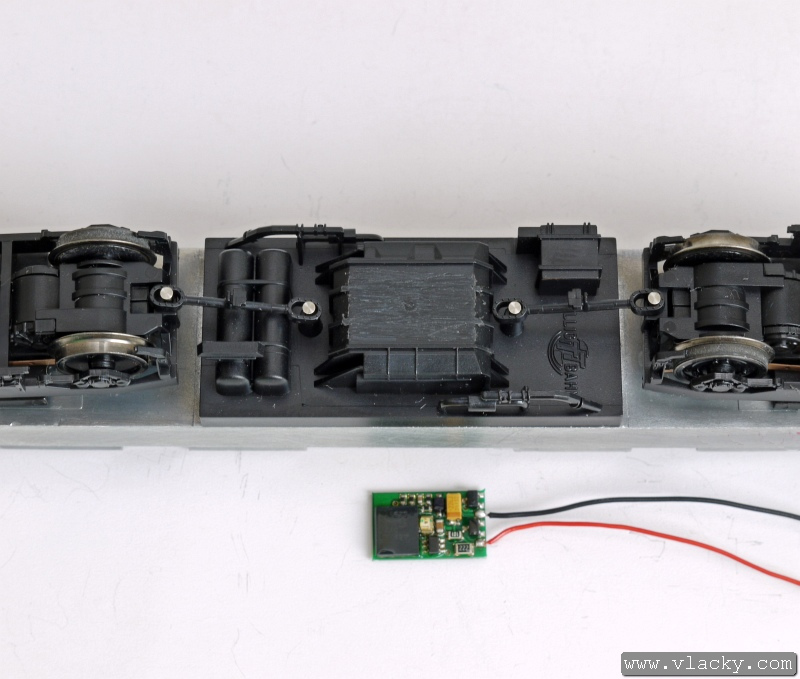

4.  Místo uprostřed lokomotivy pro umístění vysílače LISSY. Prolisy uprostřed musíme vybrousit, abychom získali rovnou plošku pro přilepení vysílače.

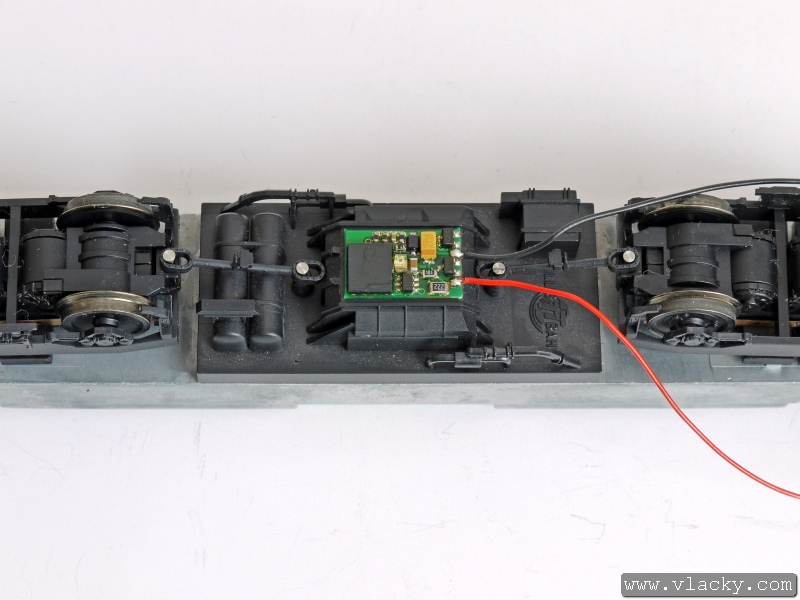

5.  Vybroušená rovná ploška pro přilepení vysílače LISSY Uhlenbrok 68300.

6.  Připravený vysílač LISSY přilepíme kapkou vteřinového lepidla. Použití oboustranné lepicí pásky není vhodné. Pod lokomotivou není moc velká výška nad TK (temenem kolejnice).

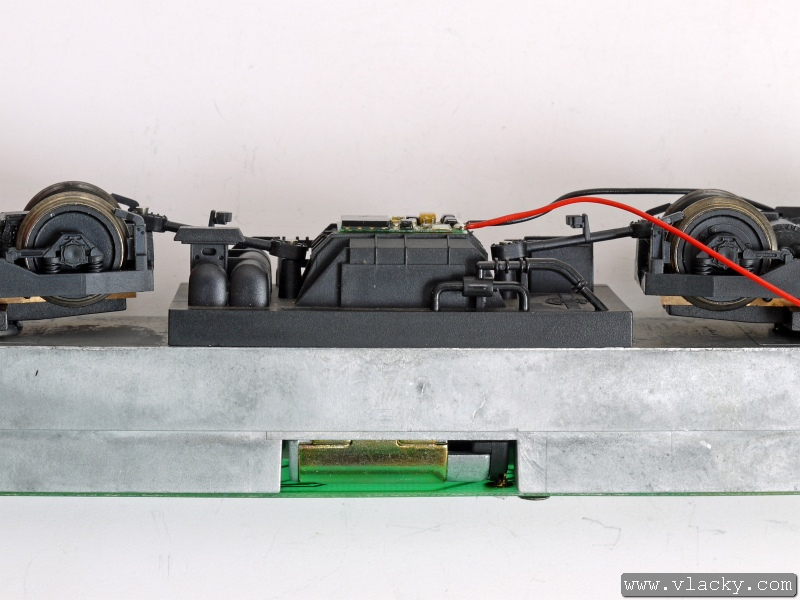

7.  Pohled z boku prozradí, jak bude přilepený vysílač LISSY vyčnívat pod lokomotivou.

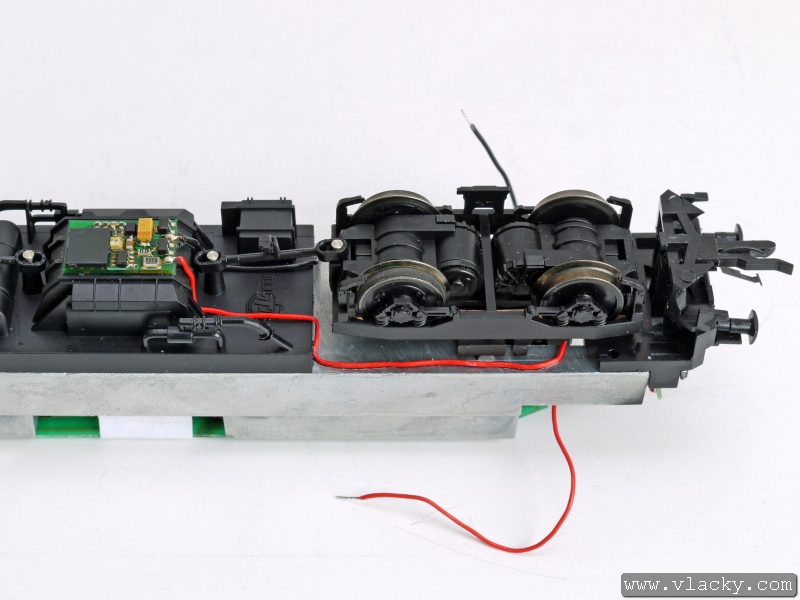

8.  Vedení přívodů od vysílače LISSY dovnitř do lokomotivy kolem podvozku. Přívody jsou fixovány vteřinovým lepidlem.

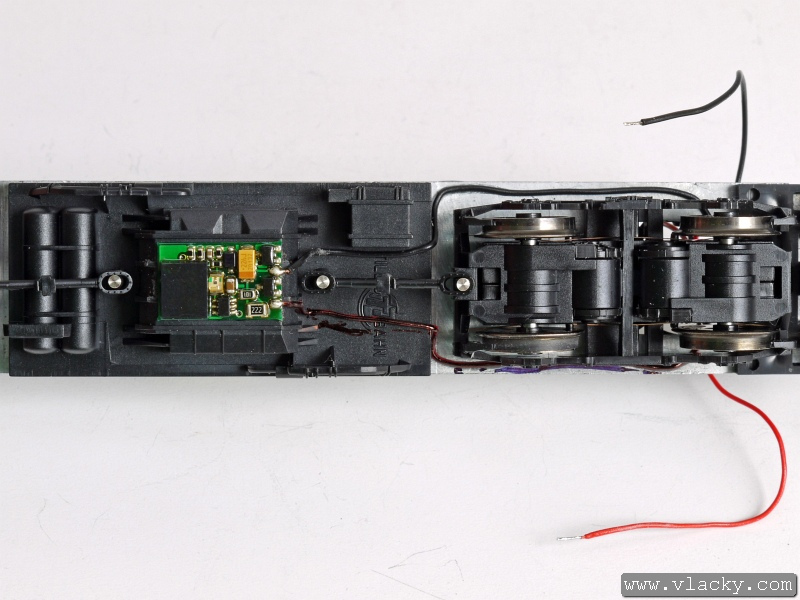

9.  Pohled na vedení přívodů vysílače LISSY. Červený přívod byl zabarven černým lihovým fixem.

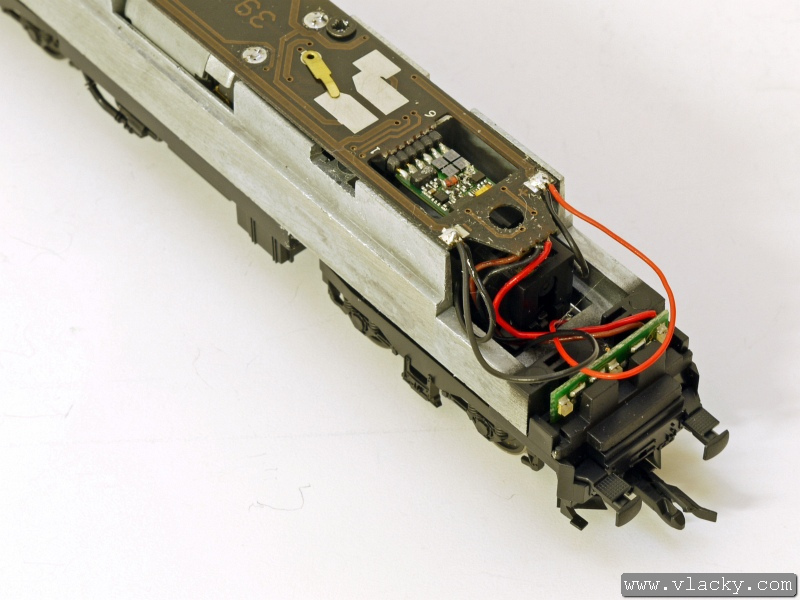

10.  Přívody vysílače LISSY byly připájeny na plošný spoj vedle přívodů od podvozku lokomotivy. V tomto okamžiku je lokomotiva připravena k provozu.
