Návod na osazení elektrické lokomotivy Kühn BR110 LISSY vysílačem


  Lokomotiva byla předem osazena digitálním dekodérem Uhlenbrock 73410 podle tohoto návodu. Při použití vysílače LISSY Uhlenbrock 68330 není jeho funkcionalita závislá na použitém lokomotivním dekodéru, protože jeho přívodní vodiče budou připájeny na plošný spoj v místě, kde je k dipozici vstupní napětí z kolejí.

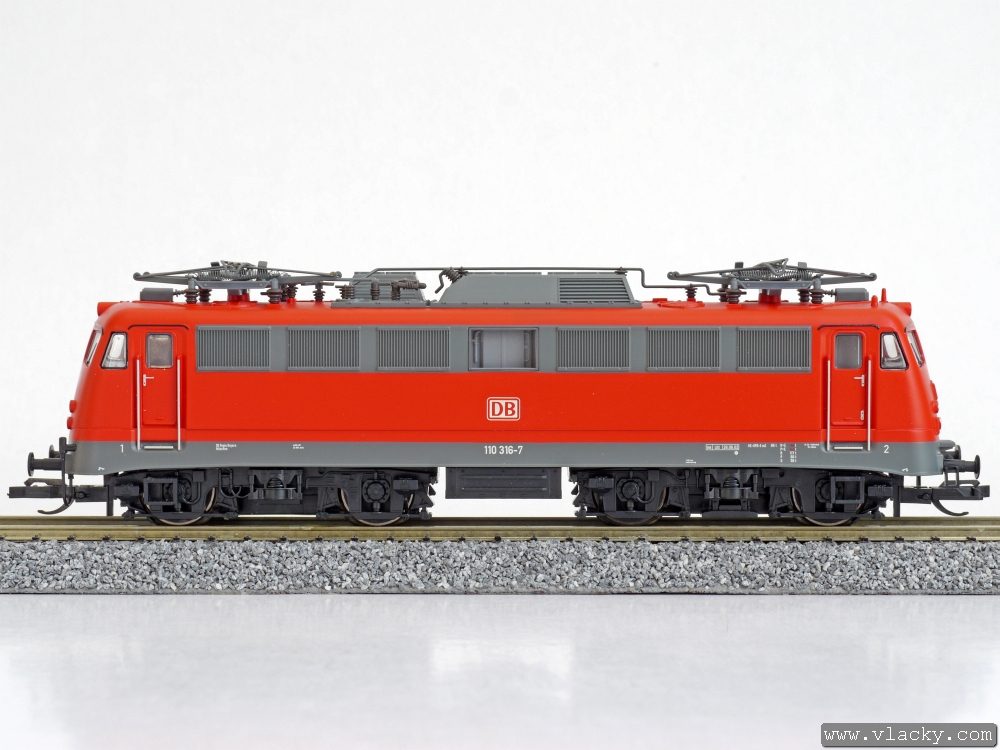

1.  Elektrická lokomotiva Kühn BR110 připravená k osazení LISSY vysílače. Lokomotiva již byla dříve osazena lokomotivním dekodérem.

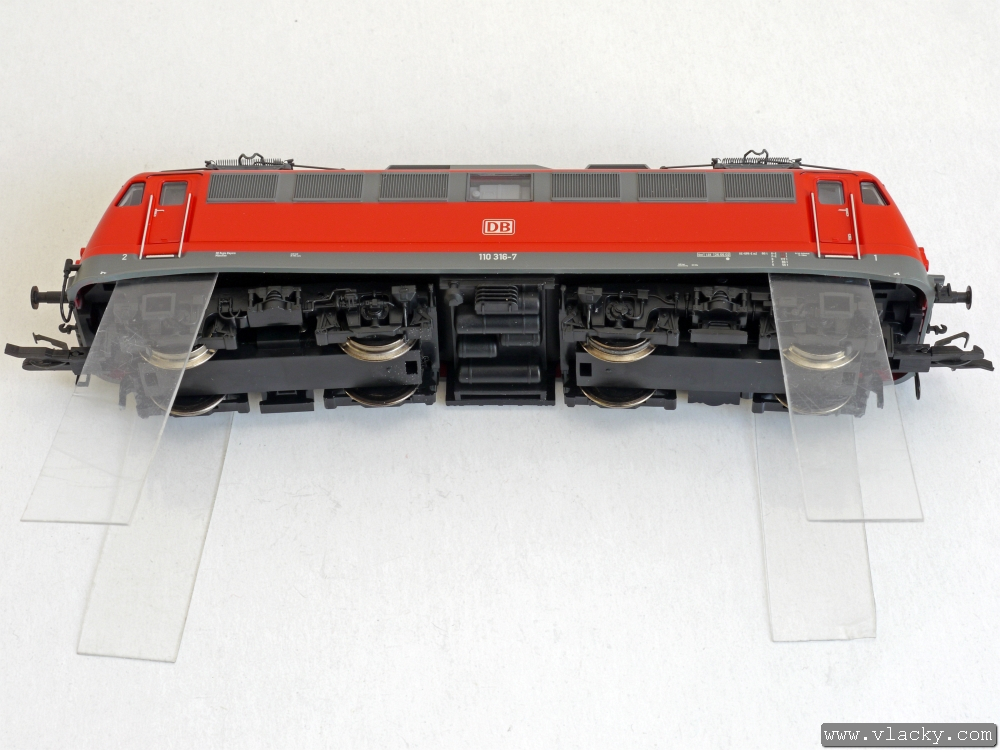

2.  Na vnitřní straně lokomotivní skříně jsou vedle dveří směrem ke středu lokomotivy plastové výstupky. Zasunutím pásků uvolníme skříň od pojezdu a můžeme ji potom lehce sundat.

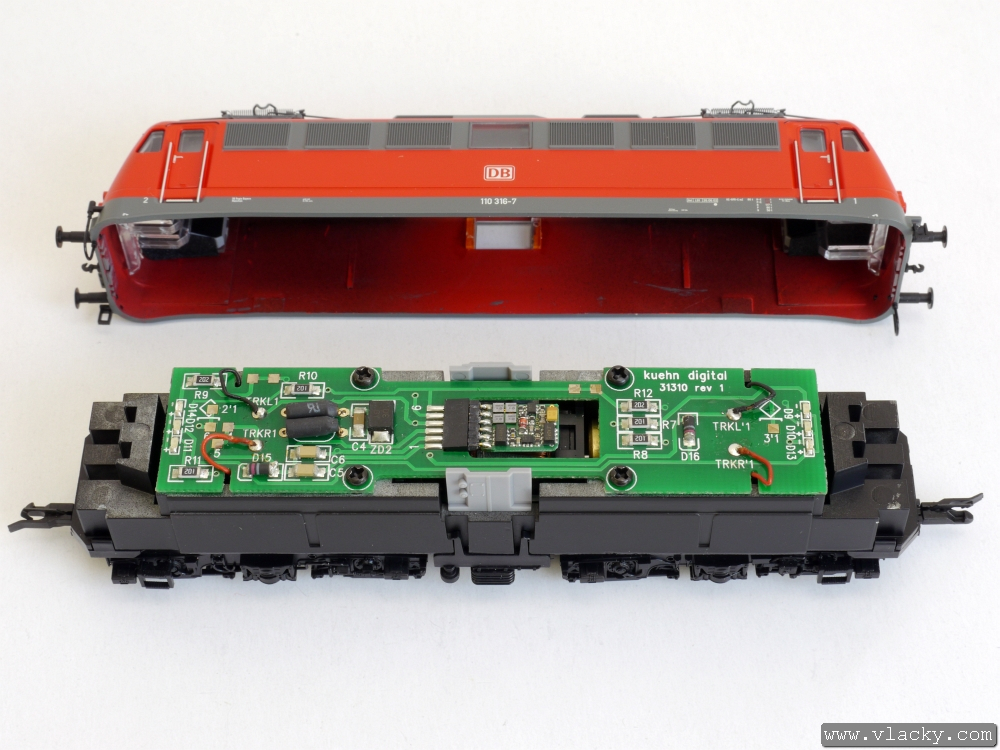

3.  Pohled na odkrytovanou lokomotivu. Uvnitř skříně jsou viditelné plastové výstupky, kterými skříň drží na pojezdu. Na skříni jsou dále podlouhlé plastové „klíče”, které brání nasazení otočené skříně zpět na pojezd.

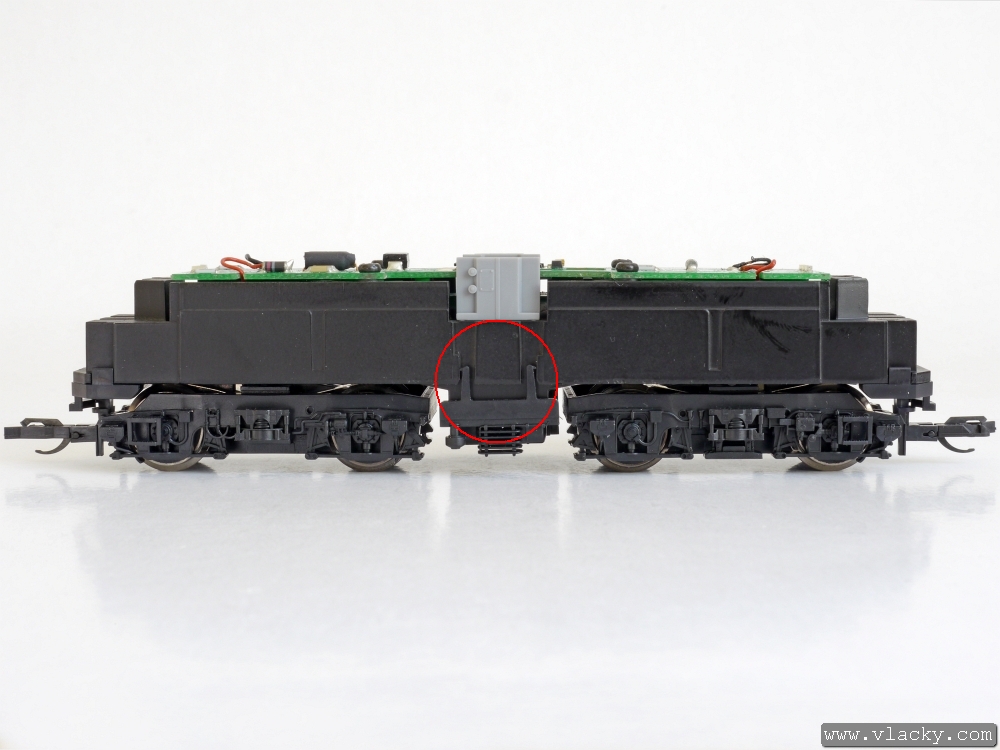

4.  Na obou bocích pojezdu zmáčkneme plastové klíče, kterými je plastový výlisek aretován na pojezdu..

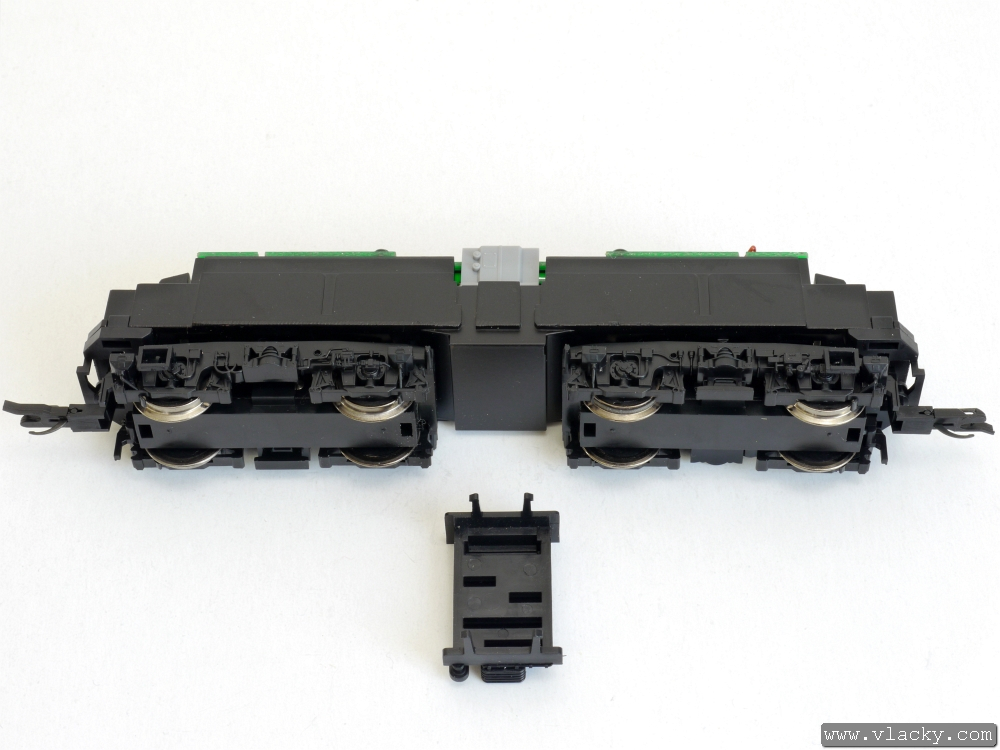

5.  Pohled na sundaný plastový výlisek, pod kterým na pojezdu není volné místo pro snadné vedení přívodů LISSY vysílače. Stranovému otočení plastového výlisku brání různá rozteč plastových klíčů.

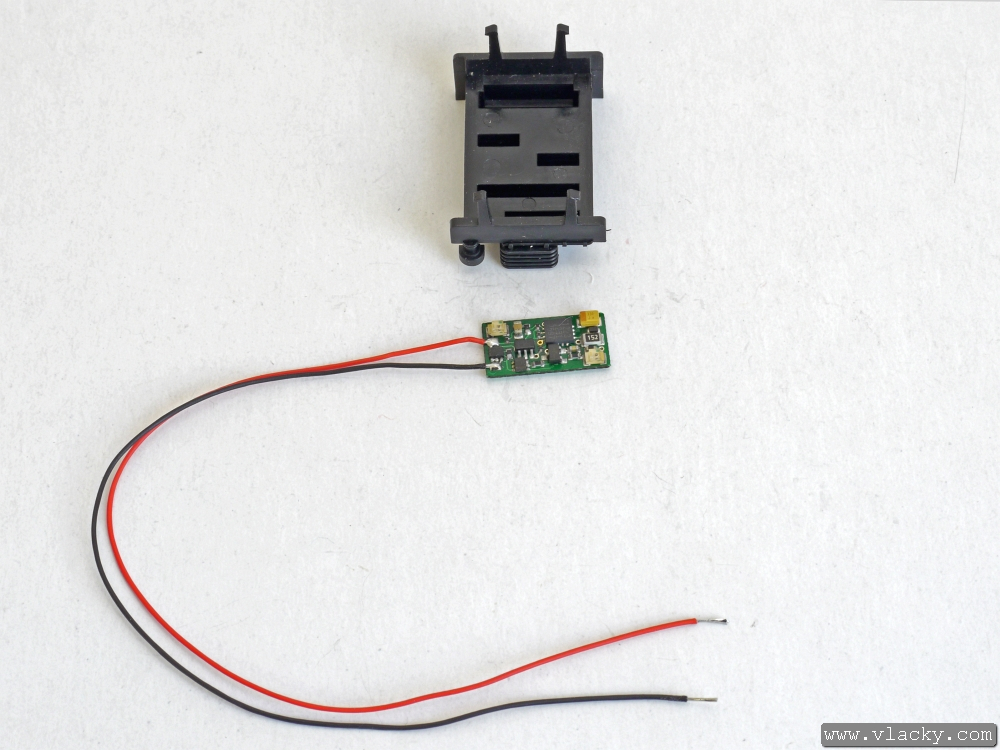

6.  Vysílač LISSY Uhlenbrock 68330 připravený k montáži. Je dobré si předem nastavit lokomotivní adresu do LISSY vysílače např. na programovací koleji. Tato adresa by měla být stejná jako v lokomotivě a bude se za jízdy vysílat pomocí infra LED.

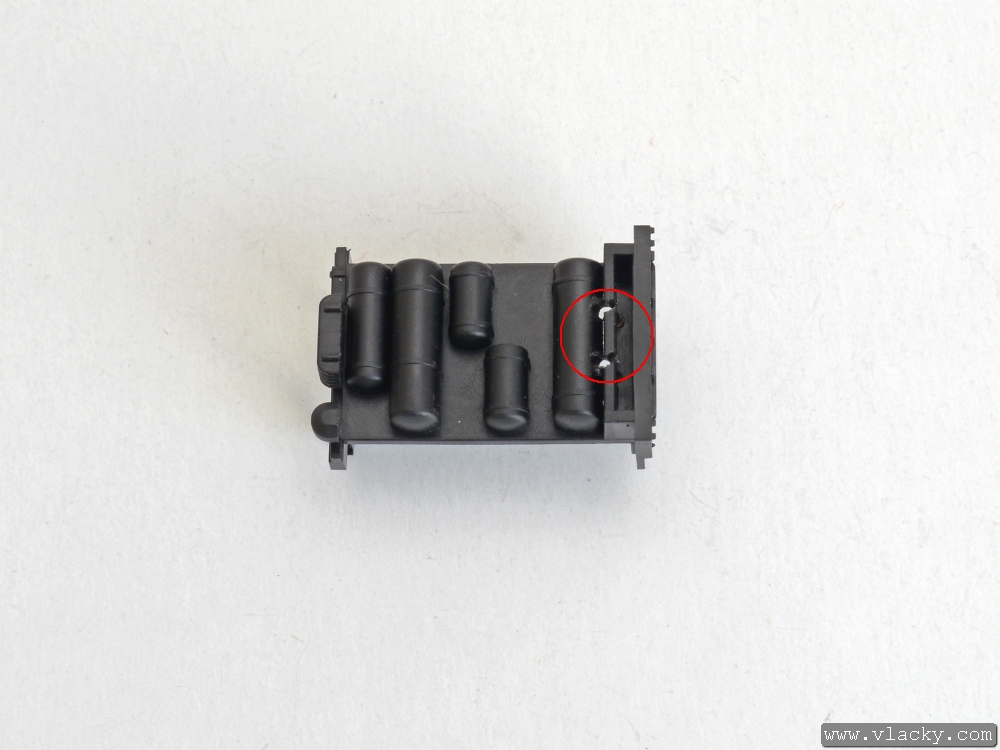

7.  Na plastovém výlisku vyvrtáme dva otvory průměrů 1mm pro přívody vysílače LISSY. Otvory vrtáme pod úhlem směrem k okraji plastového výlisku.

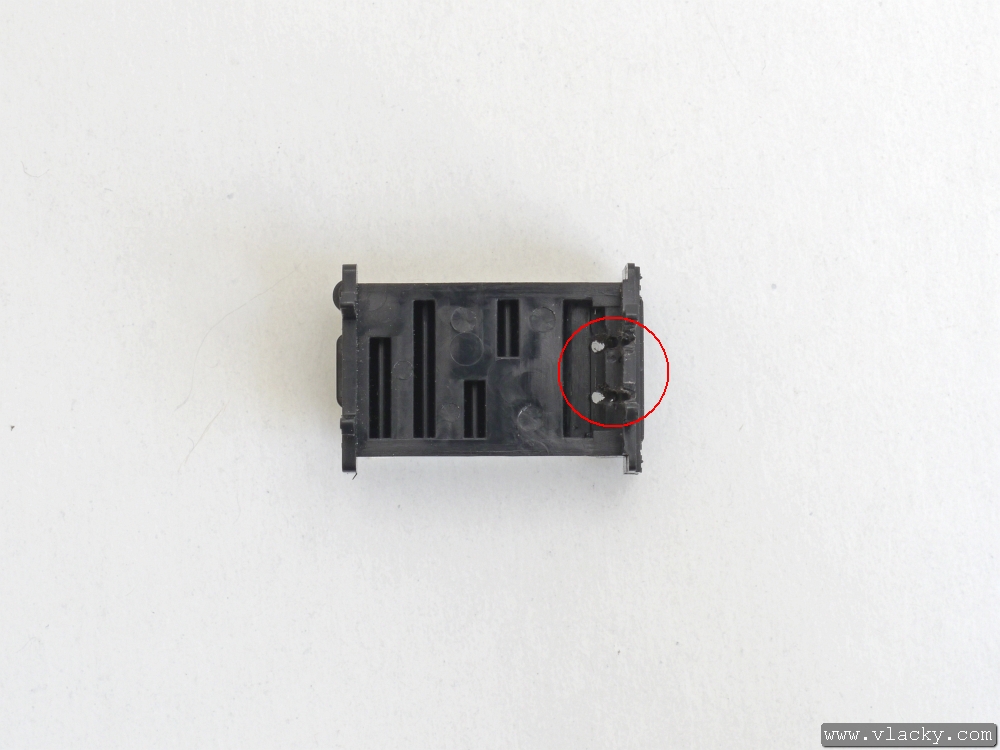

8.  Pohled na vyvrtané otvory pro přívody LISSY vysílače z horní strany plastového výlisku. Otvory jsou vedeny pod úhlem k okraji plastového výlisku.

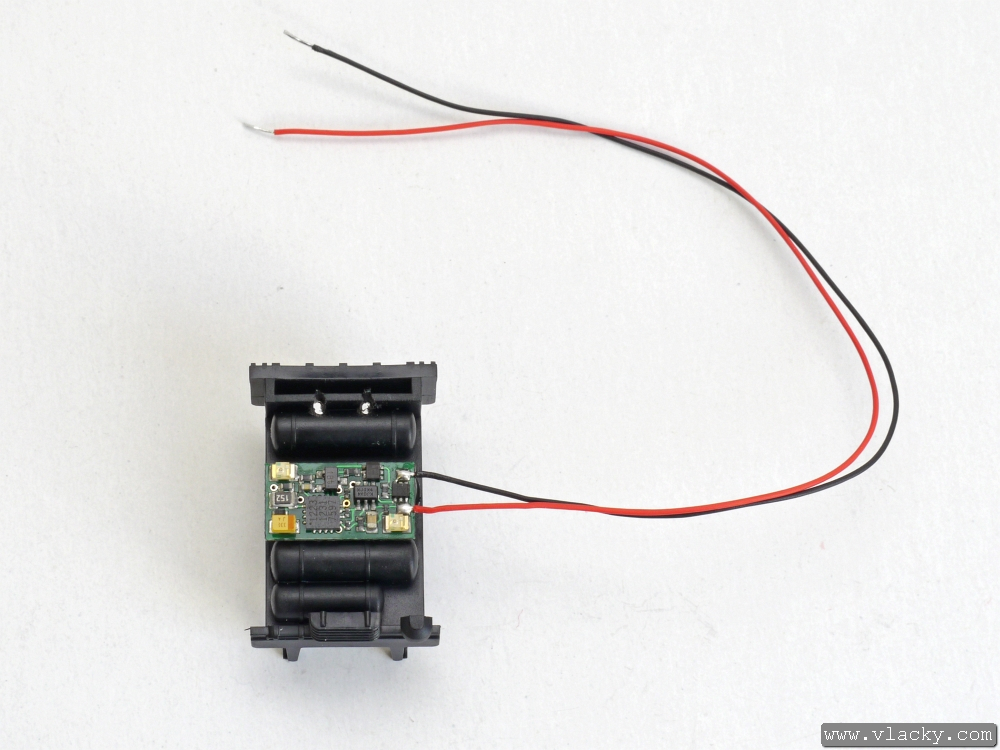

9.  Na plastový výlisek v ose přilepíme vysílač LISSY Uhlenbrock 68330 kapkou vteřinového lepidla.

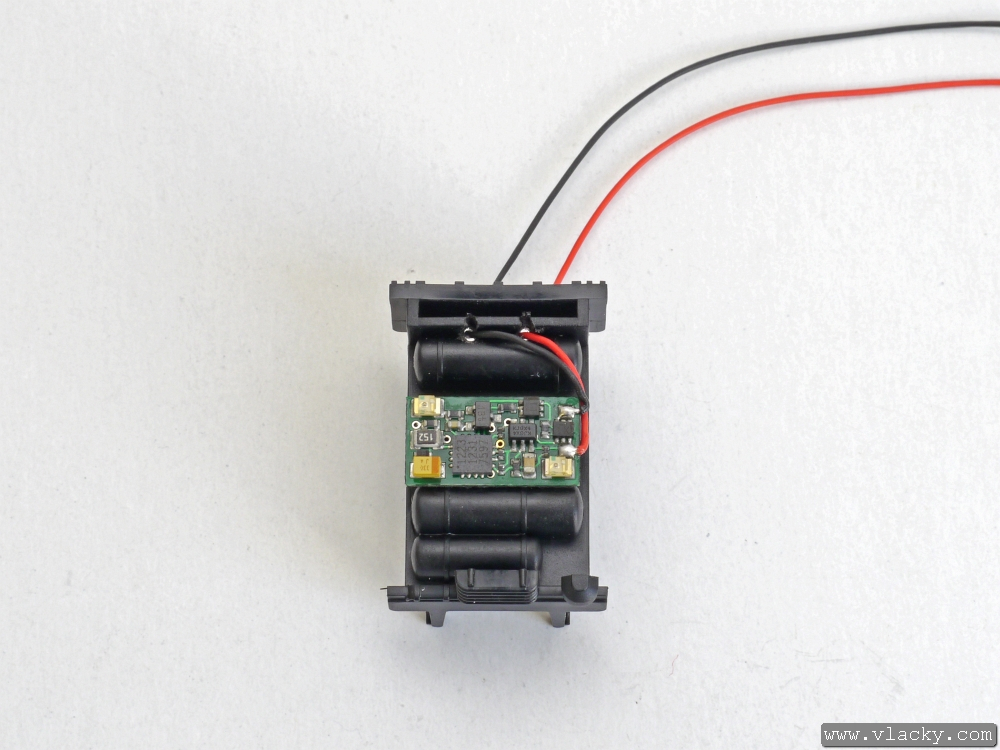

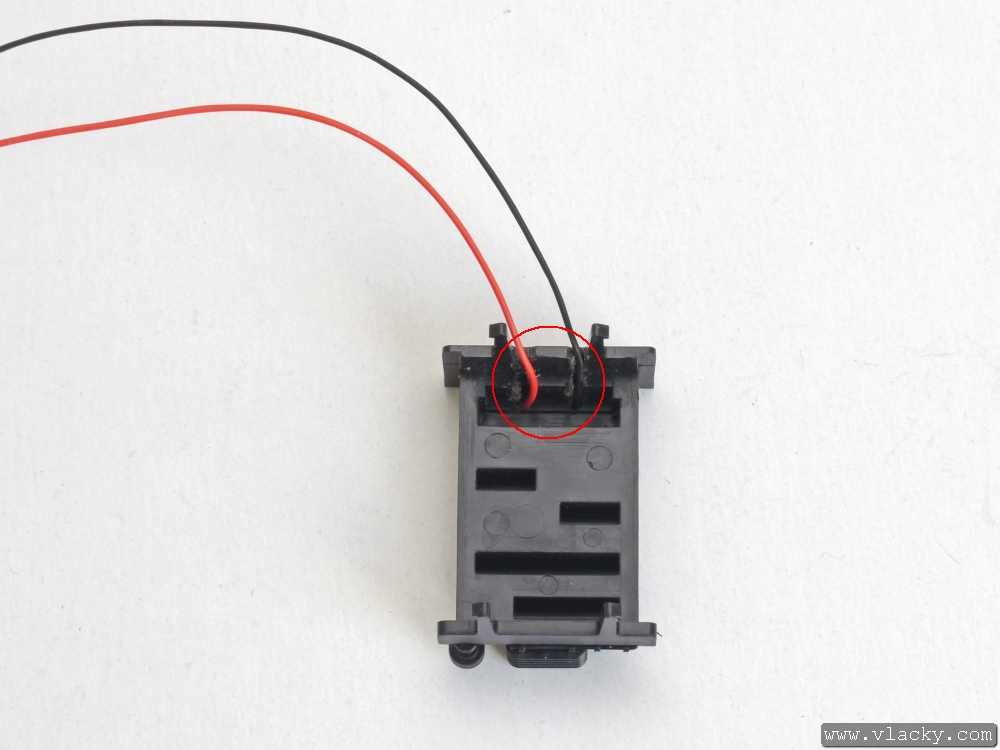

10.  Přívodní vodiče LISSY vysílače protáhneme připravenými otvory dovnitř.



11.  Při pohledu shora na plastový výlisek je vidět, jak budou přívody LISSY vysílače vedeny ke kraji.

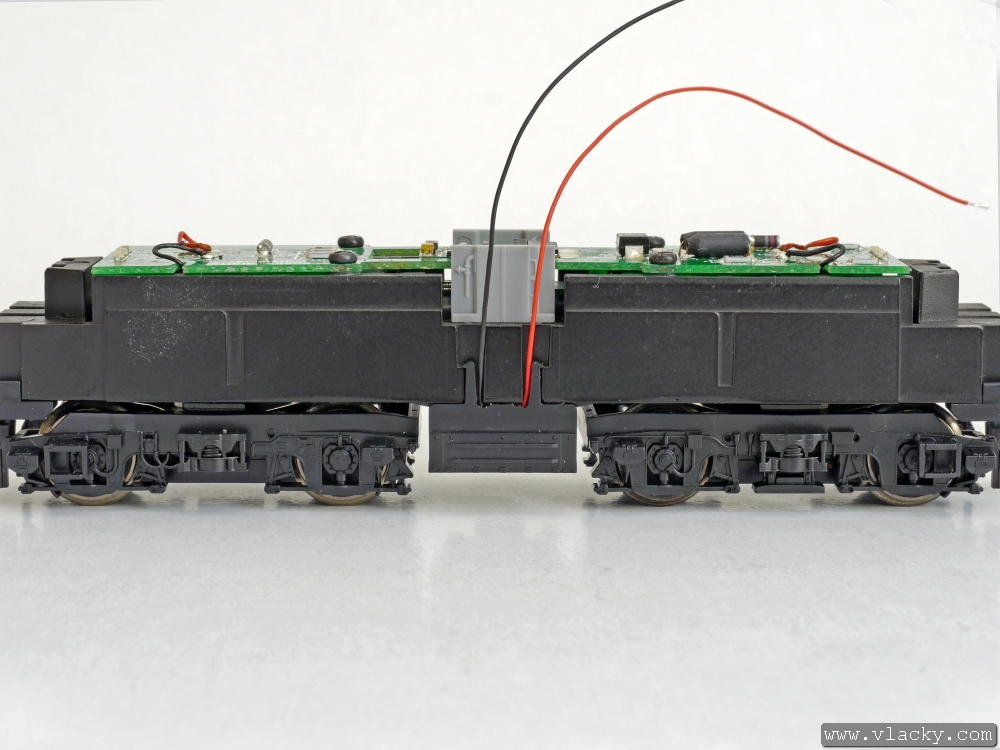

12.  Plastový výlisek nasadíme opatrně zpět na pojezd a kolem plastových klíčů vyvedeme přívody LISSY vysílače směrem nahoru do lokomotivy.

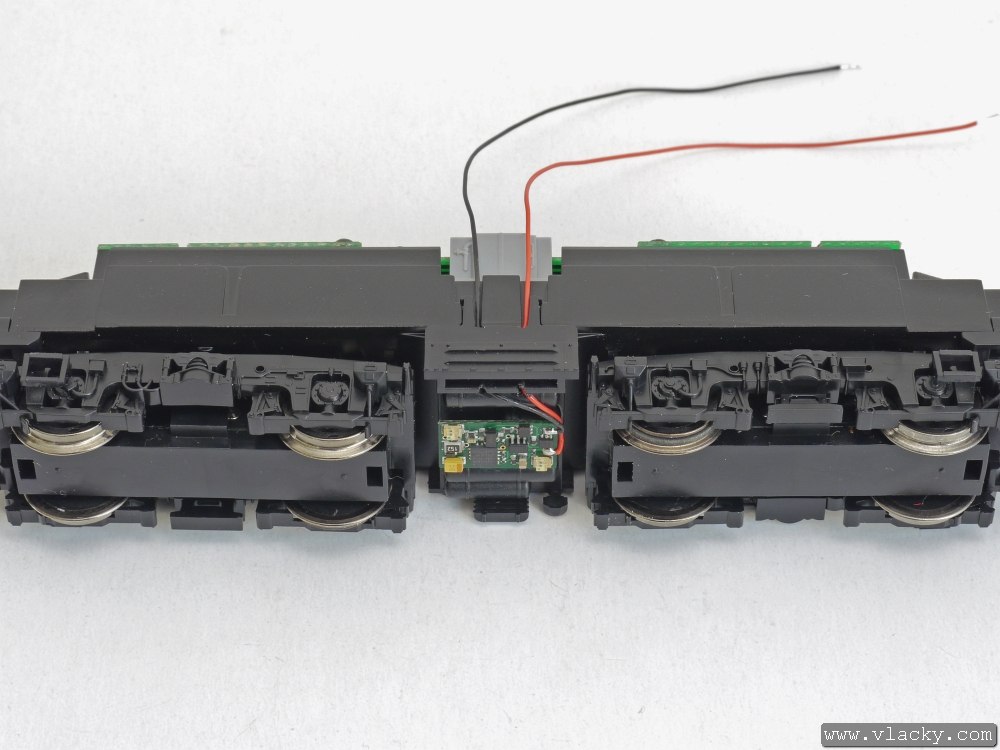

13.  Ještě jeden detailní pohled zespodu na sestavený pojezd lokomotivy a vedení přívodů LISSY vysílače.

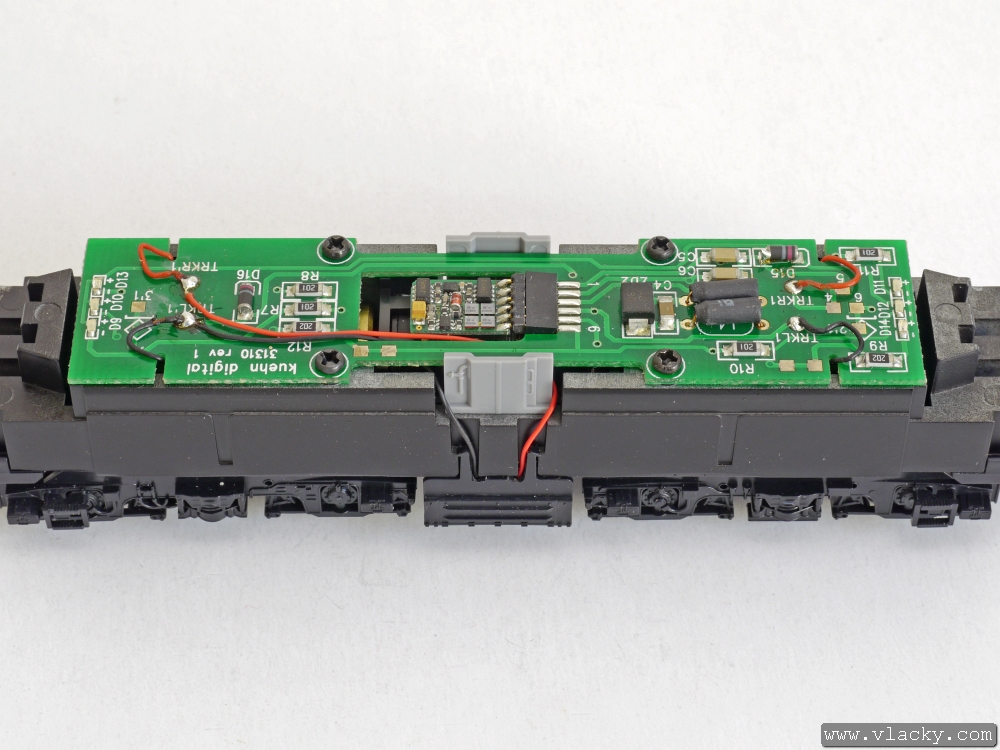

14.  Přívodní vodiče zkrátíme a připájíme je na plošky označené TRKR1 a TRKL1, na které je zároveň přivedeno napájení od levého podvozku. Před kompletací lokomotivu přezkoušíme a porovnáme vodiče, aby nebránily nasazení a docvaknutí skříně lokomotivy.

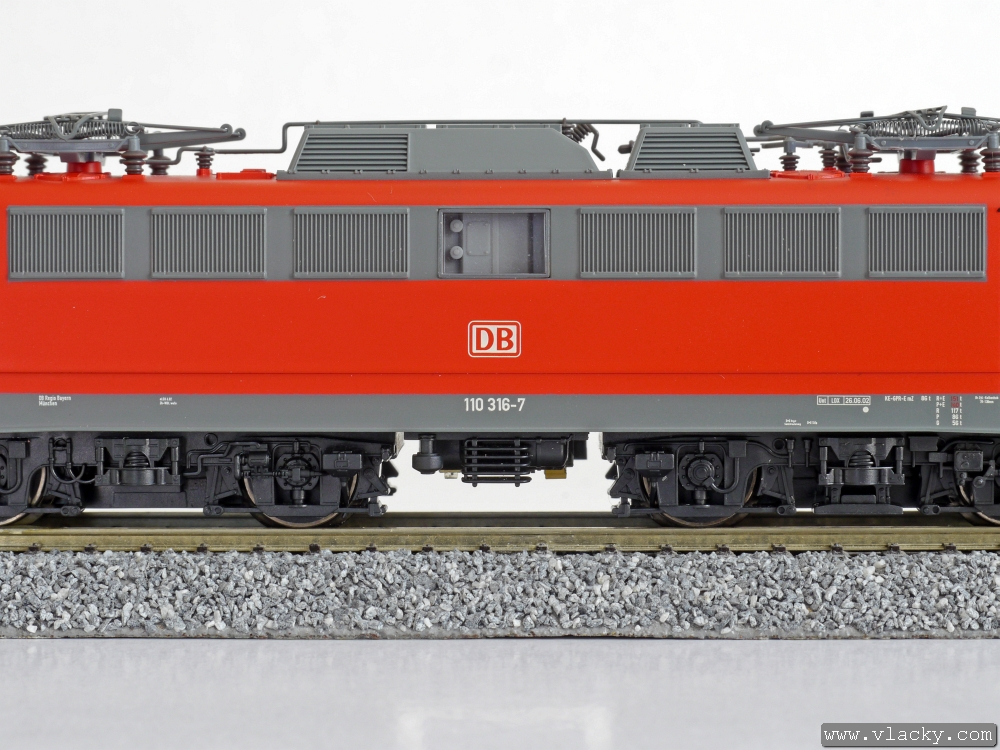

15.  Detailní boční pohled na vysílač LISSY vyčnívající pod lokomotivou.
