Transformátory Uhlenbrock

Lze použít pro napájení jiný transformátor než doporučovaný Uhlenbrock?

Transformátory Uhlenbrock Elektronik určené pro napájení digitálních komponent mají společné vlastnosti:

jsou určeny pro napájení 220/230V
mají nadproudovou ochranu proti přetížení nebo zkratu. U každého typu transformátoru jsou uvedena technická data. V případě větších proudových nároků, než je schopen jeden transformátor pokrýt, rozdělte napájení kolejiště na více samostatných částí.
mají elektronické jištění proti zpětnému napájení. Tento případ vznikne, pokud bychom výstupní svorky zapojeného transformátoru (16V) spojili s výstupnímu svorkami (16V) jiného vypnutého transformátoru. U běžných transformátorů by se na vidlici druhého transformátoru objevilo nebezpečné dotykové napětí 220/230V. Transformátory Uhlenbrock mají pro tento případ vestavěnu ochranu.

Místo těchto transformátorů lze použít transformátor jiného výrobce, který je určen pro napájení železničních modelů (obecně schválen pro napájení hraček) a má odpovídající parametry výstupu, zejména vhodné napětí a dostatečný proud pro pokrytí nároků digitální centrály.

Přehled transformátorů Uhlenbrock

Ve výčtu jsou uvedeny jen bežné typy transformátorů, které jsou vhodné k použití s digitálními centrálami nebo pro napájení modelového příslušenství. Veškeré technické parametry jsou uvedeny v dokumentaci každého transformátoru. Výrobce uvádí na trh také novější verze transformátorů, které budou průbežně doplňovány do tohoto přehledu.

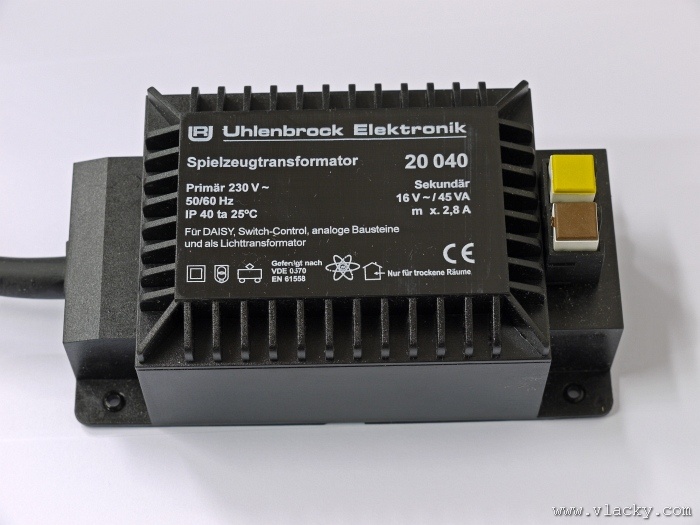

Uhlenbrock 45VA katalogového čísla 20040

Transformátor se hodí pro napájení příslušenství jak analogových, tak digitálních kolejišť, výhybek, osvětlení a další. Nehodí se jako zdroj energie pro napájení centrální jednotky Uhlenbrock Intellibox, protože jeho maximální výstupní proud 2,8A při napětí 16V je nedostatečný. Např. centrální jednotka Intellibox Basic obsahuje výstupní zesilovač (booster) pro napájení vozidel, které je schopen dát výstupní proud 3A a mohlo by dojít k přetížení transformátoru. Připojení se provádí přes výstupní rychloupínací svorky a minimální požadovaný průřez kabelu 0,14 mm 2.

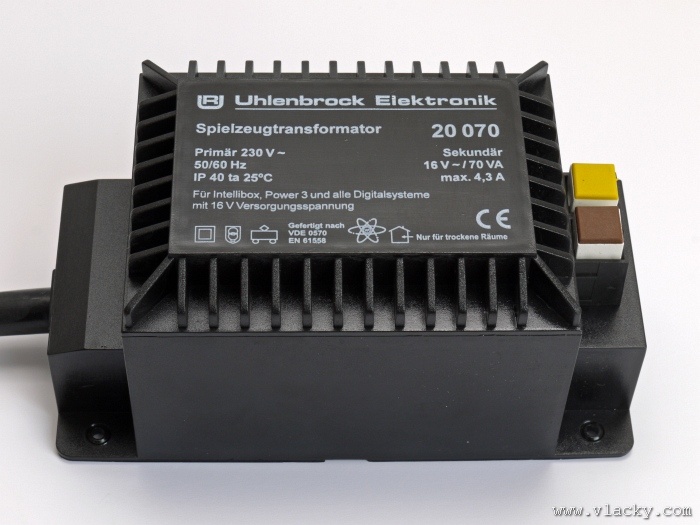

Uhlenbrock 70VA katalogového čísla 20070

Univerzální transformátor, který se výkonově hodí pro napájení centrální jednotky Uhlenbrock Intellibox nebo Power3. Ostatní funkce jsou stejné jako u předchozího modelu. Jeho maximální výstupní proud 4,3A při napětí 16V. Připojení se provádí přes výstupní rychloupínací svorky a minimální požadovaný průřez kabelu 0,25 mm 2.

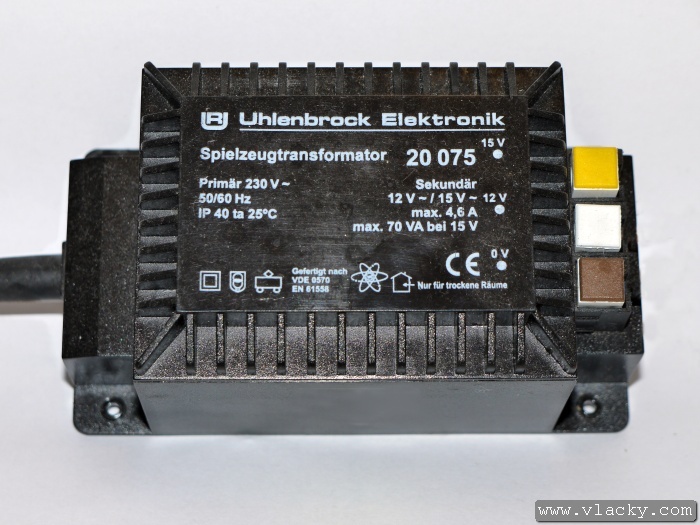

Uhlenbrock 70VA katalogového čísla 20075 → manuál

Univerzální transformátor, který se výkonově hodí pro napájení centrální jednotky Uhlenbrock Intellibox nebo Power3. Transformátor má svorky se dvěma napětími - 12V a 15V a maximální výstupní proud 4,6A při napětí 15V. Ostatní funkce jsou stejné jako u předchozího modelu. Připojení se provádí přes výstupní rychloupínací svorky a minimální požadovaný průřez kabelu 0,25 mm 2.

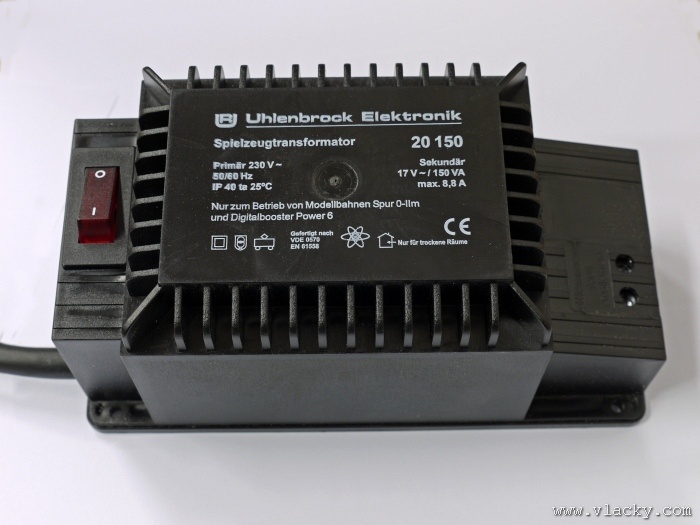

Uhlenbrock 150VA katalogového čísla 20150

Velmi výkonný transformátor, který je určen jen pro provoz s Uhlenbrock Power6 nebo pro analogové napájení větších modelových velikostí. Není určen pro napájení modelových velikostí N - TT - H0. Na výstupních svorkách je vyšší výstupní napětí 17V a maximální výstupní proud 8,8A. Připojení se provádí přes výstupní rychloupínací svorky a minimální požadovaný průřez kabelu 0,75 mm 2. Navíc je transformátor vybaven centrálním síťovým vypínačem.

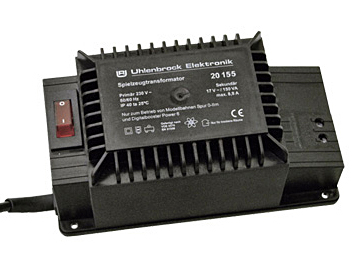

Uhlenbrock 150VA katalogového čísla 20155 → manuál

Velmi výkonný transformátor, který je určen jen pro provoz s Uhlenbrock Power6, Power 7 a IntelliLight nebo pro analogové napájení větších modelových velikostí. Není určen pro napájení modelových velikostí N - TT - H0. Na výstupních svorkách jsou výstupní napětí 12V a 17V a maximální výstupní proud 8,8A. Připojení se provádí přes výstupní rychloupínací svorky a minimální požadovaný průřez kabelu 1,5 mm 2. Navíc je transformátor vybaven centrálním síťovým vypínačem.

Upozornění: při montáži nepodceňujte minimální požadované průřezy přívodních kabelů. Zvlášť pro digitální ovládání je žádoucí přivést napájení do více míst v kolejišti, doporučováno napájení kolejí každé 1 - 2m. Použití slabých přívodních vodičů znamená nežádoucí velké úbytky napětí, zhoršený přenos digitálního řídícího signálu a v případě zkratu přetížení až zapečení špatně poddimenzovaných kabelů.
